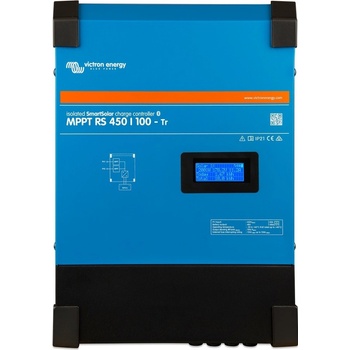

Victron Energy MPPT SmartSolar RS 450 / 100

MPPT solárny regulátor Victron SmartSolar Energy MC4 450/100A-MC4

Na všetky MPPT regulátory poskytuje Victron Energy predĺženú záruku 5 rokov.Solárne regulátory SmartSolar MC4 RS 450V/100A sú riešením pre systémy s väčším množstvom do série zapojených FV panelov nabíjacích 48V batérie. Tento produkt je ideálny pre veľké ostrovné systémy, ale aj pre systémy pripojené k distribučnej sieti.

Štyri nazávislé FV vstupy pre sledovanie MPPT

Vďaka štyrom nezávislým vstupom môžete pripojiť napr. dve rôzne orientované, alebo rôzne veľké FV pole.  VE. Direct port

Pre pripojenie k zariadeniu GX, monitoring systému, prenos dát na VRM portál a vzdialené aktualizácie firmwaru.  VE. Can

Riešenie pre viac solárnych regulátorov v jednom systéme. S funkciou VE.Can môže byť synchronizovaných až 25 jednotiek v jednom FV systéme.  Ultra-rýchle Maximum Power Point Tracking (MPPT)

MPPT solárny regulátor Victron Energy patrí medzi absolútnu svetovú špičku v tomto obore a ponúka ultra rýchle MPPT sledovanie.  Vstavané Bluetooth Smart

Monitorovanie a konfiguráciu MPPT regulátoru SmartSolar môžete prevádzkovať prostredníctvom smartphonu alebo tabletu. Môžete monitorovať aktuálne stavy a historické dáta a prevádzkovať nastavenia parametrov pomocou mobilnej aplikácie VictronConnect.Aplikáciu VictronConnect si môžete zdarma stiahnuť na Google Play, alebo v APP Store.Pokiaľ chcete prevádzkovať vyššie uvedené pomocou PC, tak máte možnosť použiť pre prepojenie regulátora a PC kábel VE.Direct na USB. Do počítača si iba nainštalujete program Victron Connect.  Vstavaný displej

Dispej je umiestnený na čelnej strane regulátoru a umožní Vám vizualizovať všetky pevádzkové stavy.

Izolované pripojenie FV pre väčšiu bezpečnosť

Plne galvanické odelenie medzi FV a batériovými prípojkami poskytuje celkovú bezpečnosť systému.  Monitorovanie izolačného odporu FV pri vyšších napätiach

MPPT RS nepretržite monitoruje FV panely a dokáže detekovať prípadne poruchy, ktoré znižujú izoláciu panelov na nebezpečné úrovne.  I/O pripojenie

Programovateľné relé, teplotné čidlo, pomocný, digitálny vstup a senzor napätia. Vzdialený vstup môže príjimať signály z Victron BMS.  Doporučená konfigurácia

Pre batérie s napätím 48V.

Maximálny DC nabíjací výkon systému 5860W.

V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty.

Maximálny vstupný skratový prúd do regulátoru od FV panelov nesmie prekročiť hodnotu 20A na jeden vstup, inak môže dôjsť k trvalému poškodeniu.

Maximálne vstupné napätie FV panelov označované ako Voc (napätie na prázdno) nesmie prekročiť hodnotu 450V (cca 360Vmpp), inak môže dôjsť k trvalému poškodeniu - nutné zohľadniť, že klesajúcou teplotou rastie Voc.

Rozsah prevádzkového napätia MPPT je 80 - 450V, spúšťacie napätie je 120V.

MPPT solárny regulátor Victron SmartSolar Energy 450/100A-MC4

SOLAR

Max. napätie FV poľa naprázdno (Voc) 450V

Štartovacie napätie 120V

Rozsah MPPT napätia 80 - 450 V (1)

Počet MPPT trackov 4

Maximálny prúd pre každý MPPT vstup 18 A

Maximálny skratový prúd pre každý MPPT vstup (2)  20 A

Maximálna veľkosť FV poľa pre každý MPPt vstup (3) 7200 Wp  (450 V x 20 A)

Stupeň izolačného odporu FV poľa (4) 100 kΩ

NABÍJAČ

Napätie batérie 48V

Nominálny nabíjací prúd 100A

Maximálny nabíjací výkon  5,8 kW at 57,6 V

Rozsah nabíjacieho napätia

Minimum: 36 V

Maximum 62 V

Nabíjacie napätie "absorbtion - absorbcia" predvolené: 57,6 V (nastaviteľné)

Nabíjacie napätie "float - udržiavanie" predvolené: 55,2 V (nastaviteľné)

Nabíjaci algoritmus  viac-stupňový (nastaviteľné)

Senzor teploty batérie súčasťou

Maximálna účinnosť 96%

Vlastná spotreba 15mA

GENERAL

Synchronizovaná paralelná prevádzka

Áno, až 25 jednotiek s VE.Can

Programovateľné relé (5)

Áno

Ochrany obrátená polarita FV skrat na výstupe prehriatie

Dátová komunikácia

VE.Direct port, VE.Can port & Bluetooth (6)

Hlavný port pre analógové/digitálne vstupy

Áno, 2x

Diaľkové zapnutie-vypnutie

Áno

Rozsah prevádzkových teplôt -40 až + 65 ° C (chladenie pomocou ventilátora)

Vlhkosť (nekondenzujúca) max 95 %

ENCLOSURE

Materiál a farba oceľ, modrá RAL 5012

Kategória ochrany

IP21

Pripojenie batérií skrutky M8

Váha 7,9 kg

Rozmery (v x š x h) 440 x 313 x 126 mm

NORMY

Bezpečnosť

EN-IEC 62109-1, EN-IEC 62109-2 1) MPPT prevádzkový rozsah je tiež konštruovaný na základe napätia batérie - FV VOC nesmie prekročiť 8 násobok napätia batérie v udržiavacom režime (float)Napr. pri udržiavacom napätí batérie 52,8 V je maximálne napätie FV VOC 422,4 V.Viac informácií nájdete v manuály. 2) Vysoký skratový prúd môže poškodiť regulátor, ak FV pole je pripojené v opačnej polarite.3) Max. 450 Voc výsledok v cca. 360 Vmpp, z toho dôvodu je maximálny FV generátor približne 360 V x 20 A = 7200 Wp4)  MPPT RS bude testovať dostatočnú odporovú izoláciu medzi PV + a GND a PV- a GND. V prípade nízkeho odporu, jednotka zastaví nabíjanie, zobrazí chybu a odošle chybový signál do zariadenia GX (ak je pripojený) pre zvukovú a e-mailovú notifikáciu. 5) Programovateľné relé, ktoré je možné nastaviť na všeobecný alarm, jednosmerné napätie pod napätím alebo funkciu štart / stop generátora. DC hodnotenie: 4A až 35VDC a 1A až 70VDC6) MPPT RS nie je v súčasnosti kompatibilný s VE.Smart Network
