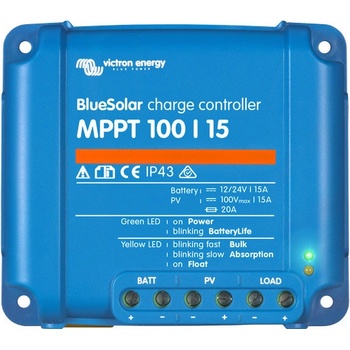

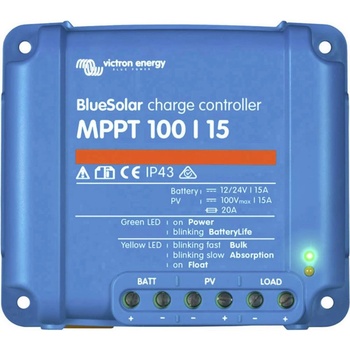

Victron Energy MPPT 100V /15A

MPPT solárny regulátor Victron Energy  100/15A

Na všetky MPPT regulátory poskytuje Victron Energy predĺženú záruku 5 rokov.

MPPT solárne ragulátory Victron Energy patria medzi absolútnu svetovú špičku v tomto obore. Ponúkajú ultra rýchle MPPT sledovanie, ktoré zaisťuje maximálne možné solárne zisky. Najmä pri zatiahnutej oblohe s častou zmenou intezity osvitu sú solárne zisky o 30 % vyššie oproti klasickým PWM regulátorom alebo o 10 % vyššie oproti pomalším MPPT regulátorom.

Maximálny výkon solárnych panelov je pri 12 V systéme 220 Wp, pri 24 V systéme 440 Wp. V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty. Solárny regulátor je továrensky prednastavený a nie je obvykle potreba prevádzať zásadné úpravy nastavenia.

Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 100 V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov). Maximálny vstupný skratový prúd FV panelov nesmie prekročiť hodnotu 15 A, inak môže dôjsť k trvalému poškodeniu.

Rada regulátorov BlueSolar MPPT umožňuje pripojenie externého Bluetooth adaptéru s označením Smart Dongle:

Tento externý BT adaptér prináša možnosť prepojenia Vášho chytrého telefónu / tabletu s Vašim solárnym regulátorom. Môžete monitorovať mnoho parametrov systému a historické štatistiky za posledných 30 dní. Ďalej máte možnosť prevádzať nastavenia prevádzkových parametrov.

Aplikáciu VictronConnect si môžete zadarmo stiahnuť na Google Play, alebo v App Store.

Pokiaľ chcete prevádzať vyššie uvedené pomocou PC, tak máte možnosť použiť pre pripojenie regulátoru a PC kábel VE.direct na USB. Do počítača si iba nainštalujete program Victron Connect.

Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektroy. Určení pre vertikálnu polohu na nehorľavý podklad so zapojením kabeláže zo spodu.

Regulátor obsahuje vnútorný teplotný senzor pre odpovedajúcu úpravu nabíjacieho napätia. Automatická detekcia systémového napätia 12 alebo 24 V.

Adaptívne trojstupňové nabíjanie:

Rychlé nabíjanie (Bulk)

Absorbcia (Absorption)

Udržiavanie (Float)

Najskôr pri rýchlom nabíjaní je generovaný vysoký prúd a nižšie napätie pre rýchle dobíjanie vybitej batérie. Po tejto fáze nasleduje konštantné napätie so znižovaním prúdu pre úplné nabitie batérie bez nebezpečného prebíjania, ktoré znižuje životnosť batérie. Nabitá batéria je udržiavaná v nabitom stave veľmi nízkym prúdom a nízkym napätím. Pokiaľ napätie na akumulátore klesne pod 13,2 V napríklad vplyvom záťaže, spustí nový nabíjací cyklus.

Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja do chvíle, keď je napätie z panelov o 1 V vyššie než napätie batérie. Pri 12 V batérií doporučujeme panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérií). Je vtedy možné nabíjať 12 V batériu aj panely s pracovným napätím 24 V. Pri 24 V batérií doporučujeme panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

Solárny regulátor disponuje DC výstupom pre napájanie DC záťaže. Napätie DC výstupu je rovno napätie batérie. Takže pokiaľ máte napr. 12 V batériu - na DC výstupe môžete napájať 12 V záťaž.

BatteryLife algoritmus adaptívne nabíjanie pre predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorom dôjde k odpojeniu záťaže až do stavu, keď je dosiahnuté absorbčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia pri ktorom dochádza k odpojovaniu záťaže. Týmto spôsobom môže dochádzať cca jeden krát za týždeň k plnému vybitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu.

MPPT solárny regulátor Victron Energy 100/15A

Napätie batérií 12/24 V automatická voľba

Nominálny nabíjací prúd 15 A

Max. výkon FV poľa pri 12V 1a,b) 220 W

Max. výkon FV poľa pri 24V 1a,b) 440  W

Max. FV skratový prúd 2) 15A

Automatické odpojenie záťaže áno, max. záťaž 15 A

Max. napätie FV poľa naprázdno (Voc) 100 V

Max. účinnosť 98 %

Vlastná spotreba 12V: 20mA          24V: 10mA

Nabíjacie napätie 14,4 V/28,8 V (nastaviteľné)

Udržiavacie napätie 13,8 V/27,6 V (nastaviteľné)

Nabíjací algoritmus adaptívny - viackrokový

Teplotná kompenzácia -16 mV/°C resp. -32 mV/°C

Trvalý/špičkový prúd záťaže 15A/50A

Odpojenie záťaže pri nízkom napätí 11,1V / 22,2V alebo 11,8V / 23,6V alebo Battery Life algorithm

Znovu pripojenie záťaže pri nízkom napätí 13,1V / 26,2V alebo 14V / 28V alebo Battery Life algorithm

Ochrany

Obrátená polarita batérií (poistka) Skrat na výstupe/vysoká teplota

Pracovná teplota -30 až +60°C (plný výkon až do 40 °C)

Vlhkosť prostredia 95 %, bez kondenzácie

Komunikačný port

VE.Direct

ENCLOSURE

Farba

Modrá (RAL 5012)

Dimenzia svoriek 6 mm² /AWG10

Kategória ochrany

IP43 (elektronické komponenty), IP22 (oblasť pripojenia)

Hmotnosť 0,5 kg

Rozmery 100 x 113 x 40 mm

NORMY

Bezpečnosť

EN/IEC 62109-1, UL 1741, CSA C22.2 1a) Ak je pripojené väčšie FV pole, regulátor obmedzí výkon na stanovené maximum. 1b) Napätie FV poľa musí byť Vbat + 5V pre spustenie regulátoru. Potom je minimálne vstupné napätie FV poľa Vbat + 1V 2) FV generátor s vyšším skratovým prúdom môže poškodiť regulátor
