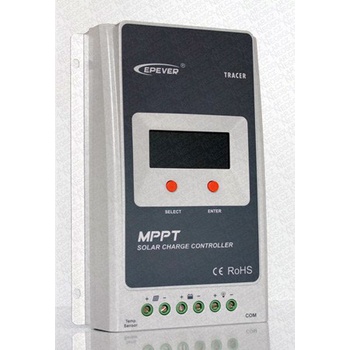

Tracer 2114 MPPT 2210RN - 20A

Nový model série A – nová generace osvědčené a velmi spolehlivé řady regulátorů MPPT pro nenáročné aplikace jako jsou chaty, domy apod. s vestavěným nepodsvětleným displejem od největšího výrobce solárních regulátorů je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – Sledování bodu maximálního výkonu a propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu.

Maximální nabíjecí výkon do baterie tohoto modelu je 20A což odpovídá výkonu panelu 260Wp pokud máte 12V baterii, nebo 520Wp pokud máte 24V baterii.

Solární panely můžete propojovat do série a jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu 100V (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota 100V** nesmí být překročena!).

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.

Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.

Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 (/není součástí regulátoru)

Základní vlastnosti:

Technologie MPPT

Špičková účinnost přeměny 98 %

Vysoká účinnost sledování 99,5 %

Rychlost sledování několik sekund

Platový přední kryt, zadní část pak z vylisovaného hliníku- chladič

Teplotní kompenzace

Pro typy baterií: akumulátor utěsněný, gelový nebo otevřený s dolévaným elektrolytem a uživatelské nastavení pro nastavení jiného typu baterií

Rozhraní RS485 MODBUS komunikační protokol

Energetické statistické funkce

Inteligentní časovač pro ovládání solárního osvětlení

Standardní záruka 2 roky

Certifikát CE

Ochrana proti zkratu FV soustavy

Ochrana nadproudu FV

Ochrana přetížení zátěží

Ochrana zkratu zátěže

Ochrana proti podvybití akumulátoru

Ochrana proti obrácené polaritě FV

Ochrana proti obrácené polaritě akumulátoru

Technické parametry:

• Nominální napětí baterií: 12VDC / 24VDC automatická detekce
• Maximální proud baterie: 20A
• Jmenovitý proud zátěže: 20A
• Maximální napětí solárního panelu: 100 VDC**
• Maximální výkon solárního panelu: 12 V systém maximálně 260 W, 24 V systém maximálně 520 W
• Vlastní spotřeba: 50mA/12V, 27mA/24V
• Rozměry: 172x139x44mm
• Svorky: 10 mm2
• Hmotnost: 1,1 kg
• Pracovní teplota: -25? to +45?

**Napětí solárního pole by nikdy nemělo překročit maximální FV vstupní napětí 100V. Maximální napětí solárního modulu je označeno jako Voc a je uváděno při teplotě okolí 25C.

Při určení maximálního Voc musíme zohlednit fakt, že s klesající teplotou napětí solárního panelu výrazně roste.

Pokud napětí překročí tuto hodnotu 100V, dojde k trvalému poškození regulátoru.
