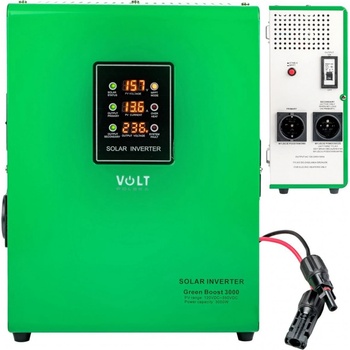

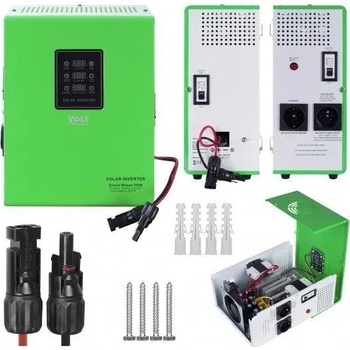

FVE MPPT GREEN BOOST 3kW

FVE regulátor MPPT GREEN BOOST 3kW, pre fotovoltaický ohrev vody

MPPT striedač pre ohrev TÚV pracuje na princípe, že z jednosmerného napätia z fotovoltaických panelov vyrába striedavé nesínus napätia.

Pri premene napätia vyhľadáva optimálnu hodnotu pomocou funkcie MPPTracker tak, aby v danej chvíli získal čo najväčšiu účinnosť z panelov.

V podstate pre výber špirály aj počtu a typu panelov treba vychádzať z faktu, že na výstupe bude len o niečo menšie napätie ako na vstupe.

Informujte sa na možnosti využitia dotácie až 90 tis Sk na

Solárny ohrev vody-fotovoltaický ohrev vody TÚV pre seniorov a domácnosti s nižšími príjmami

Nová zelená úsporám Light https://novazelenausporam.cz/caste-dotazy

Menič Green Boost 3000 slúži na napájanie vykurovacích zariadení (elektrokotle, ohrievače, vykurovacie rohože, elektrické priamotopy atď.) priamo z fotovoltaických panelov.

Umožňuje pripojiť dve zariadenia, napríklad dva kotly. Bol navrhnutý na základe najlepších riešení na trhu a vyrobený z vysoko kvalitných materiálov.

Vďaka použitiu technológie MPPT maximalizuje spotrebu energie z fotovoltaických panelov a automaticky sa prispôsobuje výkonu ohrievača.

Charakteristický:

• Vstupné napätie: 120 až 350 (VDC)
• Výstupné napätie: 120 až 245 (VAC)
• Maximálny výkon: 3000 W
• Max. prúd solárnych panelov PV :14A

Výstupná ochrana-istič 16A

Priebeh napätia: modifikovaný sinus (vysoká stabilita)

Funkcia MPPT

• Zapojenie FV panelov: sériové alebo sériové paralelné
• Ochrany: preťaženie, skrat, tepelné, prepäťové

Pevné puzdro vyrobené z hliníka

LED displej

• Chladenie: aktívny (ventilátor)
• Minimálny priemer kábla: 4 mm2
• Vzdialenosť montážnych otvorov: 220 x 135 mm

Aké zariadenia napája striedač Green Boost?

Elektrické kotly

Ohrievače

Elektrické ohrievače

Elektrické rohože

Podlahové vykurovanie

Popis akcie

Systém je veľmi jednoduchý a funkčný. Je potrebných 4 až 9 klasických FV panelov (250W-400W), ktoré budú zapojené do série a ich celkové napätie bude v rozsahu od 120V do 350V. Jednosmerný prúd generovaný v paneloch, ktorý nie je vhodný pre priame napájanie vykurovacích zariadení, sa v meniči premieňa na striedavý prúd, ktorý je možné použiť na napájanie vykurovacích zariadení.

Maximálny výkon systému je 3kW, striedač má prioritný výstup "1", ktorý má vždy napätie, a závislý výstup "2", ktorý sa zapne, keď nie je spotrebovaná žiadna energia na výstupe "1" a vypne sa pri odbere energie z výstupu opäť "1". To vám umožní pripojiť dve vykurovacie zariadenia, z ktorých jedno bude ohrievané ako prvé a druhé, keď termostat prvého prestane prijímať energiu z meniča. Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltaických panelov bola maximálna.

Bezpečnosť použitia

Prevodníky Green Boost sú vybavené radom poistiek zaisťujúcich bezpečnosť inštalácie aj samotného zariadenia: ochrana proti preťaženiu ochrana proti skratu tepelná ochrana (100 °C) ochrana pred vysokým napätím

Zariadenie má navyše vnútornú ochranu maximálneho výkonu, ktorý je 3kW (celkový výkon panelov by nemal presiahnuť 5kW).

LED displej

Prevodník Green Boost je vybavený LED displejom, ktorý užívateľa informuje o parametroch FV inštalácie:

SOLAR STATUS-keď je FV napätie väčšie ako 80% menovitého napätia zariadenie, indikátor sa rozsvieti. Inak bude blikať

VÝSTUP PRIMÁRNY-svieti, keď je zásuvka 1 funkčná

SEKUNDÁRNY VÝSTUP-svieti, keď je zásuvka 2 funkčná

PV VOLTAGE-skutočné vstupné napätie FV

PV CURRENT-aktuálny vstupný prúd PV

OUTPUT VOLTAGE-stav výstupného napätia, zobrazuje aktuálne výstupné napätie prevodníka

REŽIM MPPT-Svieti, keď je zvolený prevádzkový režim MPPT

OVER HEAT-svieti, keď sa zariadenie prehrieva

SYSTEM FAULT-svieti, keď je FV napätie príliš vysoké, alebo striedač nefunguje správne (trvalé svetlo), alebo varuje pred preťažením (kontrolka bliká)

Technické parametre:

• Výrobca: Volt Polska
• Referenčné číslo: 3SR3000001
• Model: Green Boost MPPT-3000
• Vstupné napätie (DC): 120 až 350V
• Výstupné napätie (AC): 120 až 245V
• Priebeh výstupného napätia: modifikovaná sínusovka
• Frekvencia výstupného napätia: 50Hz
• Maximálny výkon: 3000W
• Funkcia MPPT: áno
• Zapojenie FV panelov: sériové
• Napájací konektor (vstup): MC4-2 ks
• Výstupná zásuvka 230V: 2 ks
• VAC výstup 1: priorita schucko typ
• VAC výstup 2: závislý french type
• Ochrana proti preťaženiu: áno
• Ochrana proti skratu: áno
• Tepelná ochrana: áno, 100°C
• Ochrana proti prepätiu: áno
• Pracovná teplota:-25 °C ~ + 55 °C
• Účinnosť: > 94 %
• Displej: LED
• Výstražný systém: zvukové a svetelné signály
• Pracovný režim: MPPT/STABLE
• Chladenie: aktívny (ventilátor)
• Stupeň krytia (IP): IP21
• Puzdro: hliník
• Rozmery: 345 x 215 x 120 mm
• Hmotnosť: 2,7 kg

Odporúčame odbornú montáž
